MCGS昆仑通态触摸屏McgsPro组态软件的使用教程-入门篇2

2.3 运行和退出 McgsPro
2.3.1 运行 McgsPro
方法 1：从“开始”菜单启动，步骤如下：
【开始】→【所有程序】→【McgsPro 组态软件】→【McgsPro 组态软件】快捷方式 方法 2：双击 “McgsPro 组态软件”快捷方式，如图 2.3-1 所示：

图 2.3-1 运行 McgsPro 组态软件
首次启动 McgsPro 组态软件，默认打开如图 2.3-2 所示的样例演示工程：

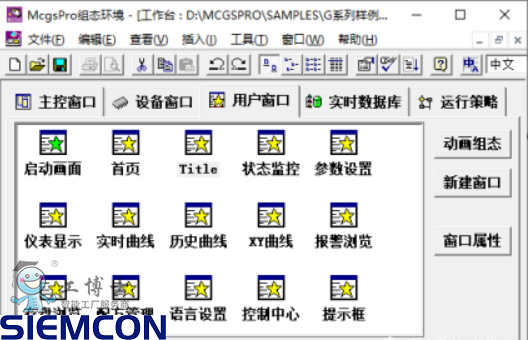

图 2.3-2 样例演示工程
非首次启动 McgsPro 组态软件，将自动打开上次操作的工程项目。
2.3.2 退出 McgsPro
启动 McgsPro 组态软件后，可使用下列任意一种方法退出：
单击 McgsPro 组态软件主界面右上角的【关闭】按钮；
如图 2.3-3 所示，单击 McgsPro 组态软件菜单栏的【文件】→【退出】。

图 2.3-3 退出 McgsPro
注意：退出 McgsPro 组态软件前，请确保工程已保存。
2.4 新建工程
新建工程步骤如下：
①运行 McgsPro 组态软件；
②依次点击菜单栏【文件】→【新建工程】，或者直接在工具栏单击图标 ，进行新建工程；

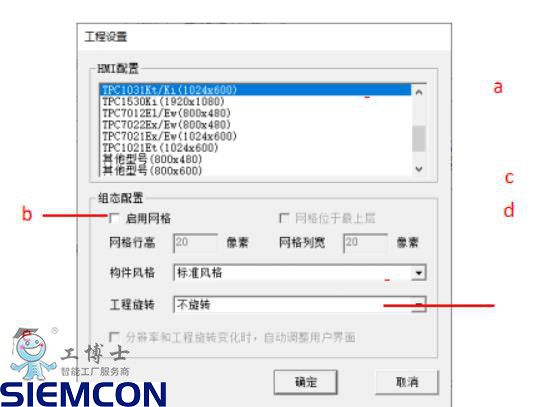

③如图 2.4-1 所示，依次设置新工程的 HMI 配置、组态配置参数（包括网格、构件风格、工程旋转）， 设置完成后，点击【确定】，完成新建工程操Z作。

图 2.4-1 新建工程设置
a. 选择 TPC 型号分辨率（如未找到或不清楚 TPC 型号，请选择“其他型号”中对应的分辨率）；
b. 启用网格（网格仅组态时显示，运行时不显示）；
c. 选择默认的构件绘制风格；
d. 设置工程运行时画面旋转角度，支持不旋转、旋转 90 度、180 度、270 度；
e. 分辨率自动调整设置，通过【文件】→【工程设置】修改工程设置时有效。修改工程分辨率或旋转角度时勾选此项，可实现构件大小自动调整。
注意：
工程新建完成后，图 2.4-1 中所有的参数设置，均可通过【文件】→【工程设置】重新修改。
新建工程名称由 McgsPro 组态软件自动命名为【新建工程 N】（N 为≥0 的整数）;
新建工程的路径与上一次运行 McgsPro 组态软件打开的工程路径一致。用户可以通过【文件】→【工 程另存为】，重命名工程或将工程保存到指定路径。
2.5 工程下载和上传
McgsPro 组态软件可以在电脑端模拟运行工程，还可以通过 U 盘、USB 从口线（USBTYPE-B4Pin）、网线的 方式下载工程到 TPC 中运行，以及从 TPC 中上传工程。注意，下载工程到 TPC 会清除原 TPC 中的工程。

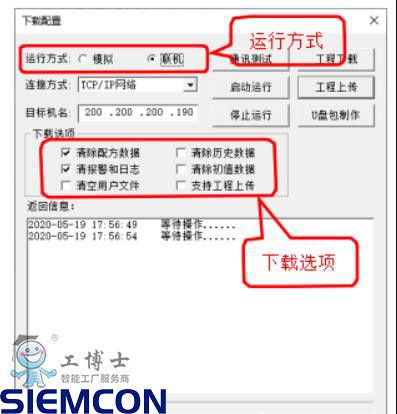

通过菜单栏【工具】→【下载工程】，或者直接点击工具栏中的图标 ，进入图 2.5-1 所示的下载配置 界面。在图中的【下载选项】，选择是否清除 TPC 中的用户数据，以及是否允许从 TPC 中上传工程。

图 2.5-1 下载配置
图 2.5-1【下载选项】功能解释：
清除配方数据：更新工程时，清除 TPC 中保存的配方数据；
清除历史数据：更新工程时，清除 TPC 中保存的历史数据；
清报警和日志：更新工程时，清除 TPC 中保存的历史报警数据和操作日志数据；
清除初值数据：更新工程时，清除 TPC 中保存的初值数据；
清空用户文件：更新工程时，清除 TPC 中用户文件区内的保存的用户文件（可通过菜单栏【工具】→
【TPC 文件操作】、【U 盘包制作】→【附带文件功能】、或函数“!FileCopy”和“!FileDelete”，修改用 户文件区中的文件）；
支持工程上传：允许用户上传本次更新到 TPC 中的工程。
2.5.1 模拟运行
使用 McgsPro 组态软件完成工程组态工作后，图 2.5-1 中运行方式选择【模拟】，再依次点击【工程下载】
→【启动运行】，可将工程下载到模拟器中模拟运行，样例演示工程模拟运行画面如图 2.5-2 所示：

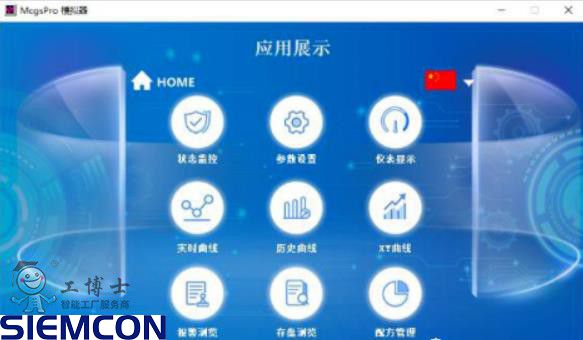

图 2.5-2 模拟运行画面
2.5.2 U 盘下载和上传工程
适用范围：所有型号的 TPC 均支持 U 盘下载或上传工程，U 盘必须为 FAT32 格式。
U 盘下载工程
①准备一只 FAT32 格式的 U 盘，插入电脑；
②运行 McgsPro 组态软件，打开工程，进入下载配置界面；

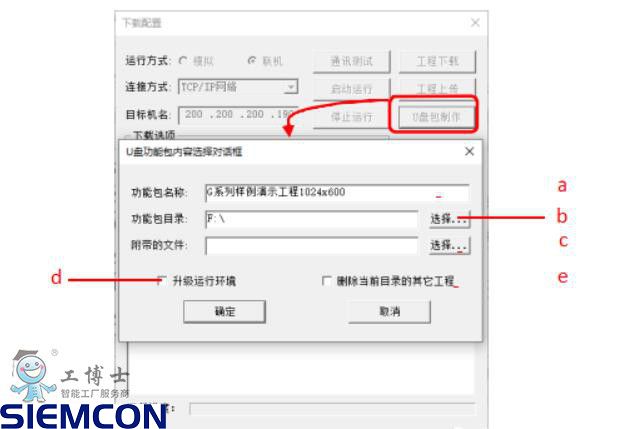

③如图 2.5-3 所示，单击【U 盘包制作】→【U 盘功能包内容选择对话框】，功能包目录选择 U 盘目录，点击【确定】，完成 U 盘功能包制作；（可将多个不同名称的工程通过 U 盘包的方式制作到同一个U盘中）

图 2.5-3 U 盘功能包制作
名词解释
a. 编辑功能包名称
b. 选择 U 盘功能包制作路径（可选择非 U 盘路径，只需制作完成后手动拷贝“tpcbackup”到 U 盘根目 录即可）
c. 选择附带的文件（附带文件会在下载工程时拷贝到用户文件区，用户文件区文件操作方法将在后续章 节进行讲解。）
d. 打包当前版本 McgsPro 组态软件对应的运行环境到 U 盘功能包，供升级时使用
e. 选择是否删除“功能包目录”指向路径中的其他工程

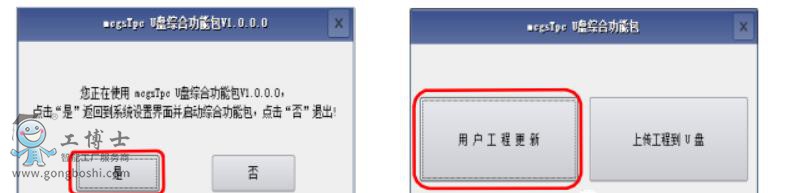

④将 U 盘插入 TPC 的 USB 主口，TPC 弹出图 2.5-4 所示的提示界面，依次点击【是】→【用户工程更新】

图 2.5-4 准备更新工程

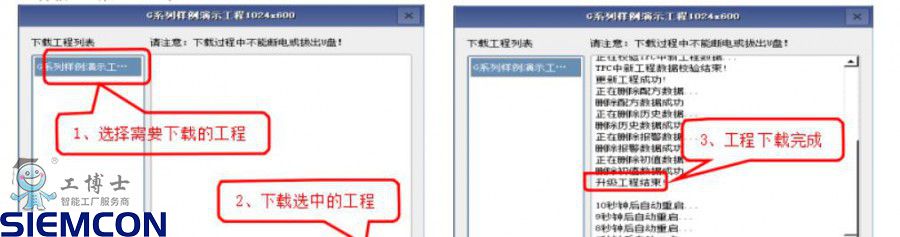

⑤如图 2.5-5 所示，在下载工程列表中单击选择需要下载的工程，点击【开始下载】，等待工程下载完 成后重启 TPC 即可。

图 2.5-5 U 盘更新工程
U 盘上传工程
前提：下载工程时勾选了图 2.5-1 所示的【支持工程上传】。
①首先完成“U 盘下载工程”步骤①、②、③；
②将 U 盘插入 TPC 的 USB 主口，TPC 弹出图 2.5-6 所示的提示界面，依次点击【是】→【上传工程到U盘】

图 2.5-6 准备上传工程到 U 盘
③如图 2.5-7 所示 在 TPC 中工程支 持上传 的前提下 ， 点击 【 上传 】， 工 程将 被上传到 “ U 盘/tpcbackup/McgsTcpProject.mcp”

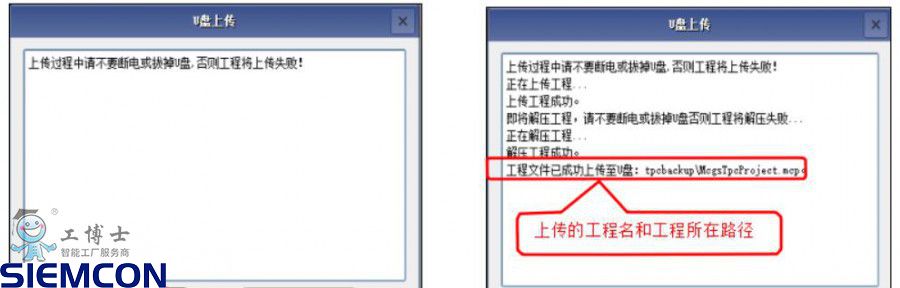

图 2.5-7 完成上传工程到 U 盘
2.5.3 USB 从口下载和上传工程
使用 USB 从口下载和上传工程，需要事先在【TPC 系统设置】中将 USB 模式设置为【从口模式】，设置方 法请参考硬件篇章节 2.1.2。
USB 从口下载工程
①使用图 2.5-8 所示的从口线连接电脑和 TPC；

图 2.5-8 USB 从口线

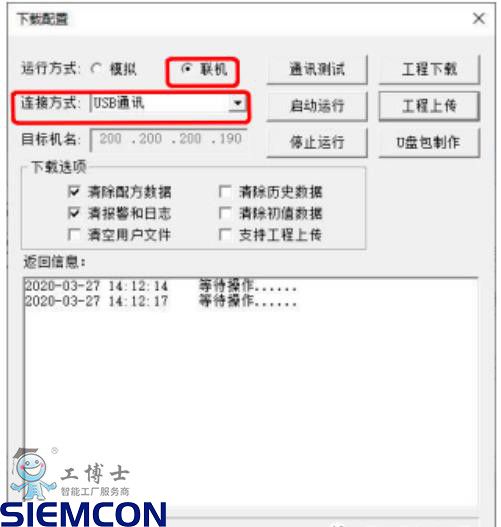

②运行 McgsPro 组态软件，打开工程，进入下载配置界面。如图 2.5-9 所示，运行方式：【联机】，连接 方式【USB 通讯】。设置完成，点击【通讯测试】正常后，再点击【工程下载】即可。

图 2.5-9 USB 从口下载工程设置
USB 从口上传工程
前提：下载工程时勾选了图 2.5-1 所示的【支持工程上传】。
①使用从口线连接电脑和 TPC；
②运行 McgsPro 组态软件，任意打开一个工程。点击【菜单栏】→【工具】→【上传工程】，进入图 2.5- 10 所示的“上传工程”界面；（也可点击图 2.5-9 中的【工程上传】，进入“上传工程”界面）

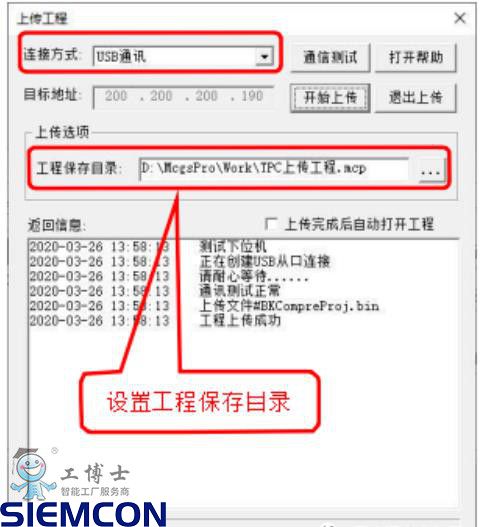

图 2.5-10 USB 从口上传工程
③在图 2.5-10 所示界面，连接方式选择【USB 通讯】，设置【工程保存目录】，进行通讯测试，完 成后点击【开始上传】即可。
2.5.4 网线下载和上传工程
网线上传和下载工程，需要将电脑和 TPC 的 IP 地址修改为同一网段。TPC 的 IP 地址修改方法请参考硬件 篇章节 2. 1.2。
网线下载和上传工程

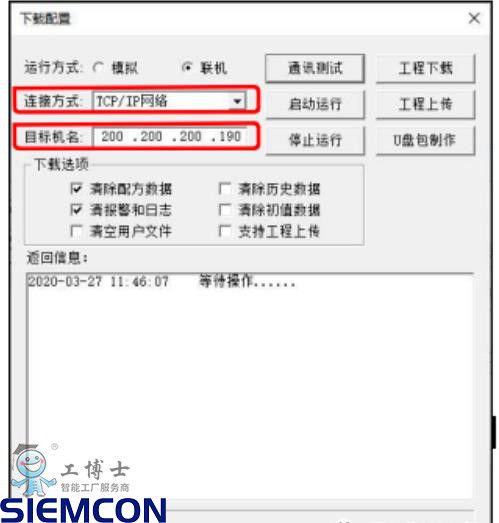

通过网线下载和上传工程操作步骤与“USB 从口下载和上传工程”类似。区别在于，下载和上传工程 时，连接方式选择：【TCP/IP 网络】；目标机名：输入 TPC 的 IP 地址，如图 2.5-11 所示：

图 2.5-11 网线下载工程设置
2.6 运行环境升级
TPC 的运行环境可以看作运行在 TPC 中 McgsPro 软件平台，运行环境升级指的就是升级运行在 TPC 中的McgsPro 软件版本，用户可以使用 U 盘或网线更新 TPC 运行环境。
McgsPro 组态软件版本查看方法：打开组态软件 →菜单栏→【帮助】→【关于】；
TPC 运行环境版本查看方法：重启 TPC → 进度条界面住 TPC 液晶面板 → 进入系统配置。
注意：
①高版本的运行环境可以兼容低版本 McgsPro 软件组态的工程；
②低版本的运行环境可能无法兼容高版本 McgsPro 软件组态的工程。
2.6.1U 盘升级运行环境
有 2 种 U 盘包可以实现 TPC 运行环境升级功能，分别是：U 盘功能包、McgsPro 运行环境升级包。（U 盘 必须使用 FAT32 格式）
U 盘功能包

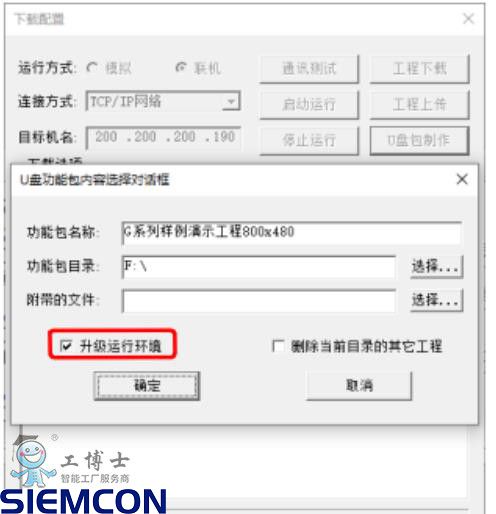

U 盘功能包：指入门篇章节 2. 5. 2 制作的 U 盘功能包，需要用户在制作 U 盘功能包时，勾选【升级运 行环境】，如图 2.6-1 所示：

图 2.6-1 打包运行环境到 U 盘包
注意：使用打包了运行环境的 U 盘功能包更新工程时，当 U 盘功能包中的运行环境版本高于 TPC 时，会 自动触发 TPC 运行环境升级提示，由用户选择是否升级。
• McgsPro 运行环境升级包
跟随 McgsPro 组态软件一起发布的运行环境 U 盘升级包，该升级包提供运行环境升级功能，可无视 TPC
当前运行环境版本，强制将 TPC 运行环境升级到目标版本。 解压“运行环境升级包.rar”，拷贝解压后的“tpcbackup”文件夹到 U 盘，将 U 盘插入待升级的 TPC，按照提
示即可完成运行环境升级，详请参考辅助工具章节 1. 1。
2.6.2 网线升级运行环境
网线升级运行环境要求：电脑端安装的 McgsPro 组态软件版本不低于 3.3.1.3010 SP1，TPC 自身运行环境 版本不低于 3.3.1.3955 SP1。网线升级运行环境操作步骤如下：
①按照章节 2. 5. 4 中网线下载工程操作方法，用网线连接电脑与 TPC，进行工程下载；
②当组态环境版本高于 TPC 运行环境版本，系统自动弹出图 2.6-2 所示的运行环境升级确认框，点击【确 定】，自动将触摸屏运行环境升级后再下载工程；点击【取消】不升级运行环境，直接下载工程。

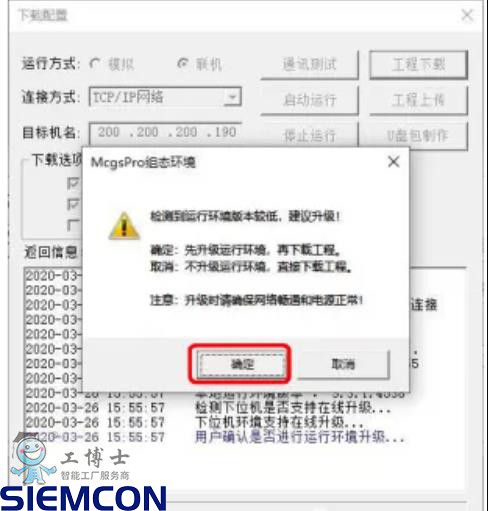

图 2.6-2 网线更新运行
2.7 工程兼容性
2.7.1 McgsPro 软件打开 McgsPro 工程环境
McgsPro 软件版本向上兼容，遵循如下原则：
老版本 McgsPro 组态软件开发的工程可以用新版本 McgsPro 组态软件打开 注意：
新版本软件打开旧版本软件组态的工程，会在工程所在目录生成 1 个旧版工程备份文件，文件命名方 式：“ 旧工程名称 + 旧工程软件版本 + 序号 + .old”。手动修改旧版工程备份文件后缀名为 “.mcp”，可以恢复旧工程。
例如：使用 McgsPro 3.3.1 SP2 打开 3.3.1 SP1.3 组态的工程，原工程名“测试工程.MCP”，备份文件如 图 2.7-1 所示：

图 2.7-1 自动备份的工程文件示例
新版本 McgsPro 组态软件开发的工程无法用老版本 McgsPro 组态软件打开2.7.2 McgsPro 软件打开 MCGSE 工程
McgsPro 支持打开 MCGSE 嵌入版组态的工程。操作步骤如下：
①如图 2.7-2 所示，首先运行 McgsPro，点击菜单栏图标 ；
②打开的文件类型选择【所有文件】；
③选择需要打开的 MCGSE 嵌入版工程（后缀：MCE）；
④单击按钮【打开】，按照提示打开 MCE 工程。
注意：McgsPro 打开 MCGSE 开发的工程，仍然会在工程所在目录生成 1 个旧版工程备份文件，文件命名 方式：“ 旧工程名称 + 旧工程软件版本 + 序号 + .old”（参考图 2.7-1）。手动修改旧版工程备份文件后缀名 为“.MCE”，可以恢复旧工程。

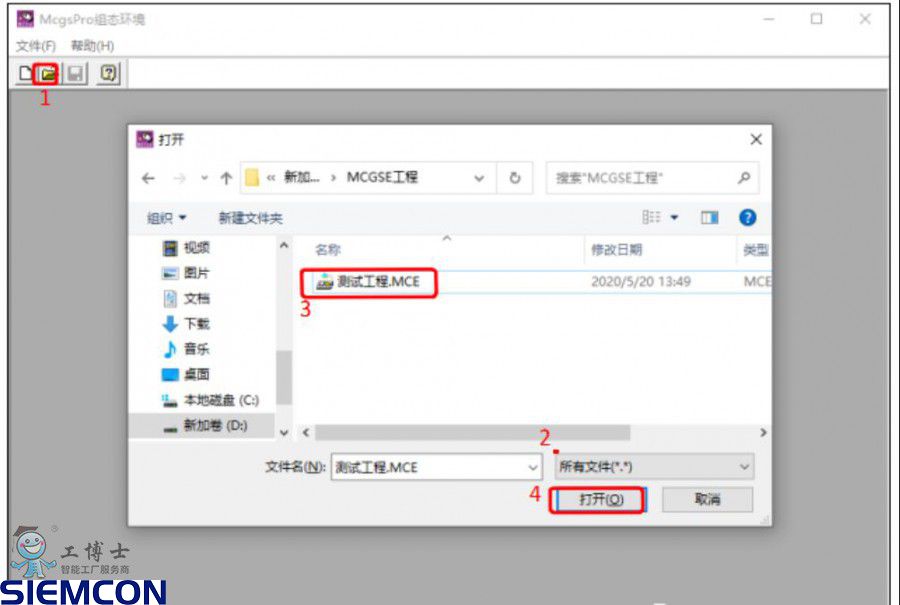

图 2.7-2 McgsPro 打开 MCGSE 工程
2.8 工程备份
用户在工程开发过程中，每次打开工程时，McgsPro 组态软件都会对工程进行一次备份操作，路径为
McgsPro 安装目录下： “McgsPro\Program\bakprj_MCP\工程名称”。
如图 2.8-1 所示，备份内容包括：bakprj.ini（存储原工程路径）、工程文件（命名：工程名 + 打开时间
+ .bak）。将备份的“工程文件”后缀名修改为“.mcp”，再使用 McgsPro 组态软件打开，可以恢复工程。

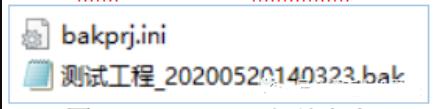

图 2.8-1 McgsPro 备份内容
注意：该备份方式是以工程名进行备份，同名工程会覆盖。
2.9 软件帮助
McgsPro 组态软件提供 McgsPro 帮助手册和设备帮助。
2.9.1 McgsPro 帮助手册
提供 McgsPro 组态软件功能和使用方法帮助。在已运行 McgsPro 组态软件的前提下，可通过以下三种方 法打开 McgsPro 帮助手册：
按下键盘上的【F1】键；
点击 McgsPro 组态软件菜单栏的【帮助】；
通过构件属性设置对话框右下角的【帮助】按钮，直接打开对应构件帮助文档。
2.9.2 设备帮助
提供 McgsPro 驱动设备帮助，主要介绍 TPC 与不同驱动设备通讯时硬件接线、McgsPro 端通讯参数设置、 驱动通道信息、驱动设备命令、通讯故障分析处理、以及 PLC 端通讯参数设置等。驱动设备帮助可以协助用 户快速在 TPC 与下位机之间建立通讯，或者根据“通讯状态”处理可能出现的通讯故障。
以“Siemens_1200”驱动为例，其设备帮助打开方法如下：

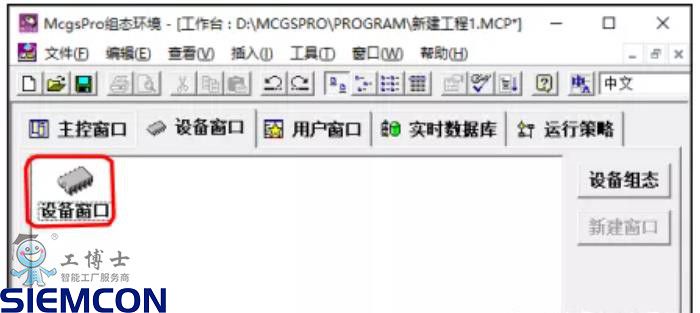

图 2.9-1 设备窗口
①运行 McgsPro 组态软件，新建一个工程，双击图 2.9-1 所示的【设备窗口】；

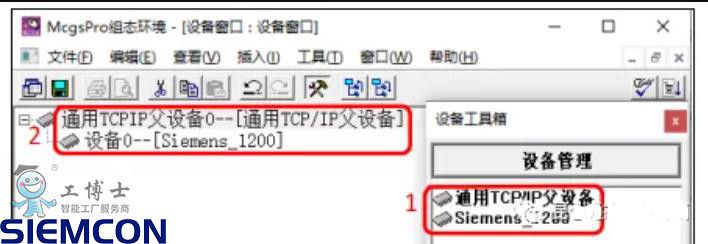

②在设备窗口中依次添加“通用 TCPIP 父设备”和“Siemens_1200”驱动，如图 2.9-2 所示；

图 2.9-2 添加设备驱动
③双击添加的“Siemens_1200”，进入其设备编辑窗口，点击【打开设备帮助】，即可进入“Siemens_1200” 驱动的设备帮助，如图 2.9-3 所示；

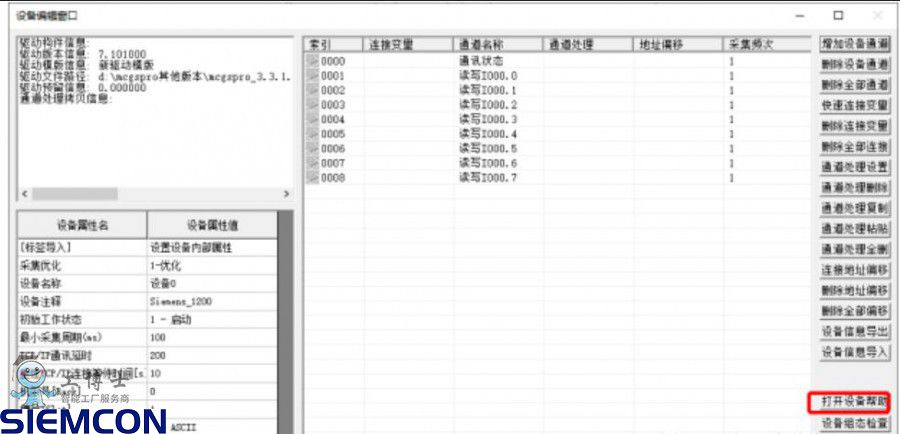

图 2.9-3 打开设备帮助
注意：不同驱动设备打开的设备帮助是不一样的，通过“Siemens_1200”只能打开“Siemens_1200”驱动
对应的设备帮助，如需参考其他驱动的设备帮助，请按照上述步骤，选择需要的驱动设备进行操作。
